首页 > 产品中心 > 8路网络百兆信号防雷器

详细介绍

8路网络百兆信号防雷器
型号：SBS05RJ45M4-8

SBS05RJ45M4-8可保护一条10/100M以太网标准双绞线电缆，适用于保护单台计算机或服务器/交换机，SBS05RJ45M4/8/16/24可分别保护8路、16路和24路10/100M以太网标准双绞线，适用于布线标准为CAT3、CAT5系统的SWITCH、HUB、ROUTER和计算机等网络设备的雷击或其他电涌保护。

适用范围:
◆ 用于10/100Mbps SWITCH、 HUB、ROUTER等网络设备的雷击和雷电电磁脉冲造成的感应过电压保护。
◆ 网络机房网络交换机防护。
◆ 网络机房服务器防护。
◆ 网络机房其它带网络接口设备防护。
◆ 其他网络通信设备。

社保电子产品特点：
● 网络线路浪涌过电压保护。
● 放电电流5kA。
● 高速反应。
● 限制电压低。
● RJ45 两端水晶插座。
● 10/100M自适应。
● 两级对地雷电泄放电路。

技术参数：

名称	8路百兆网络信号防雷器
型号	SBS05RJ45M4-8
保护线路口数	8路
标称电压	5V
最大持续操作电压uc	8V
传输速率VS	100Mbps
保护水平8/20μs	15V
标称通流容量(8/20μs)	5KA
最大通流容量8/20μs)	10KA
响应时间TA	≤10ns
安装模式	串联安装
插入损耗AE	≤0.5db
保护芯线	pinl8芯
结构设计	整体式
接口形式	RJ45
外壳材料	铝合金
工作温区	-25℃…+85℃

产品安装：

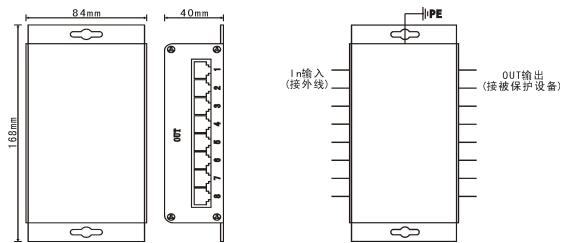

集成多级电涌保护，可用于雷击区域LPZ1- LPZ2分区界面，带有安装附件电缆，可方便地串联接入线路当中，安装时注意线缆进出方向，有“IN”和“OUT”标志。“IN”始终为非保护侧，并指示过电压可能产生的方向、保护侧“OUT”指向被保护区域或设备，通过接地导线进行等电位连接,安装时应尽量靠近被保护设备，并用最短接地路径。接地路径应尽可能短，长度不要超过1.5米。SBSRJ45M4 /8/16/24可方便安装于19英寸标准机柜,只占用1U空间。安装时注意进出电涌保护器的线缆应分开走线，以免出现电涌的二次耦合。在安装时还需要确认通信设备使用的通信引脚与电涌保护器的保护脚是否匹配，否则要在接口处更改接线即跳线。

社保电子产品维护：
应定期检查电涌保护器的工作情况，如果发现因为电涌保护器的原因引起系统传输性能的降低或信号中断，提示用户保护电路已失效，保护器对安装在它下游的电子设备失去保护作用，用户须立即更换保护器。
